L’entreprise Alliance Expert nous a sollicités pour reproduire un enjoliveur de feu de brouillard, suite à un accident survenu sur un véhicule rare, produit en petite série.
Le problème : la pièce d’origine était introuvable, aucun fichier constructeur n’était disponible, et le seul visuel accessible au départ provenait d’une photo d’un modèle légèrement différent de la pièce réelle.
L’objectif était de proposer une solution de remplacement fidèle, fonctionnelle et esthétique, pour permettre la remise en état du véhicule.
Le contexte du projet réunissait plusieurs contraintes fortes :
Pièce non standard, non référencée par le fabricant, sans fichier 3D disponible
Forme complexe et courbe, difficile à mesurer manuellement
Demande initiale basée sur une photo d’un autre modèle, source d’erreurs
Travail à distance, sans accès direct au véhicule
Pour avancer, nous avons :
Pris des photos avec tapis de mesure pour mieux évaluer les proportions
Utilisé une vidéo de la pièce pour générer un modèle 3D de base via MakerWorld
Impliqué notre partenaire spécialisé en modélisation surfacique pour affiner la géométrie
Notre rôle était de fournir un appui technique complet, depuis la récupération des données jusqu’à la mise au point finale de la pièce.
L’enjeu de ce projet était de parvenir à reproduire une pièce rare, avec une géométrie complexe et sans données fiables à l’origine.
Notre objectif a été triple :
Valider une première base de modélisation, en générant un modèle réaliste via MakerWorld
Collaborer étroitement avec un partenaire expert, capable d’affiner cette base pour en faire un modèle fonctionnel
Ajuster les points critiques, notamment les pattes de fixation, en comparant la pièce avec son miroir disponible
Grâce à cette approche par itérations, nous avons pu converger vers un modèle conforme, personnalisable et reproductible, malgré l’absence de données constructeur.
Le point de départ de ce projet fut particulièrement complexe :
le client nous a fourni une photo d’un modèle de pièce différent de celle réellement installée sur le véhicule.
Pour contourner l’absence de plan constructeur :

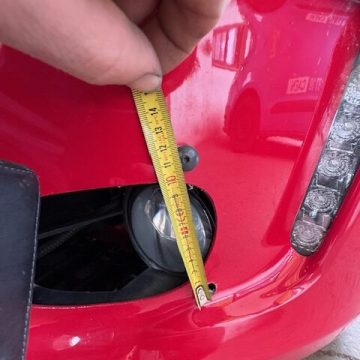

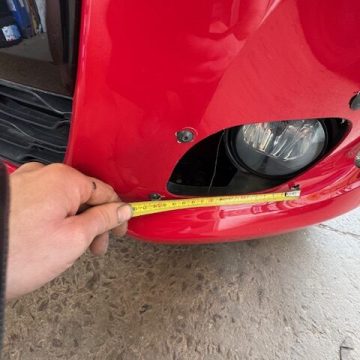

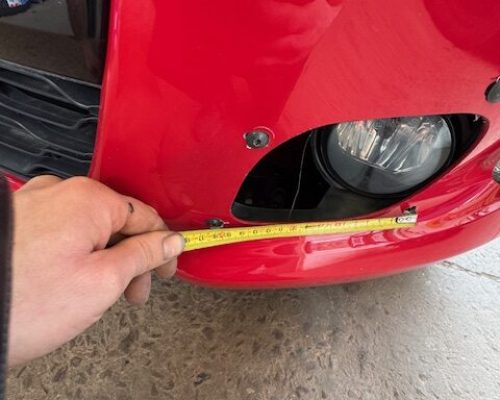

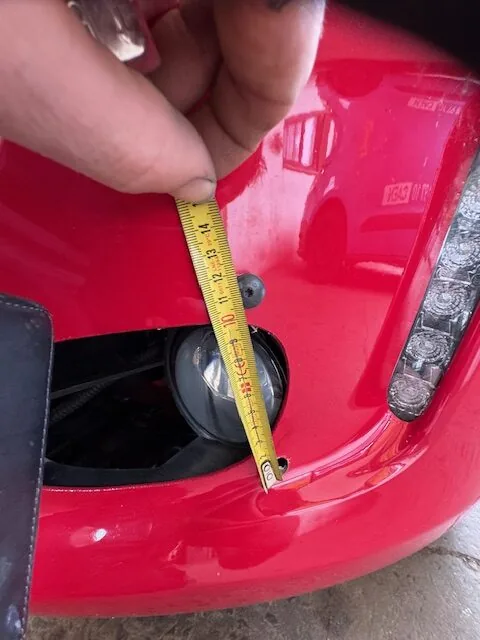

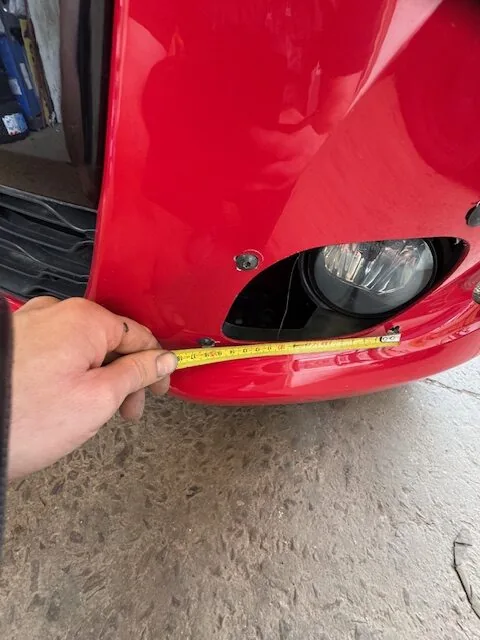

Nous avons réalisé des photos de la pièce existante posée sur un tapis de mesure, afin d’estimer au mieux ses dimensions.
Nous avons ensuite généré un modèle 3D de base grâce à l’outil MakerWorld, à partir d’une vidéo filmée par le client.
Ce modèle a été transmis à notre partenaire en modélisation surfacique, qui s’en est servi comme base pour concevoir une version plus précise.
Ce travail collaboratif a permis de poser une première base solide, tout en identifiant rapidement les limites du modèle initial (pattes mal positionnées, imprécisions invisibles sur les photos).
Une fois la première version modélisée :

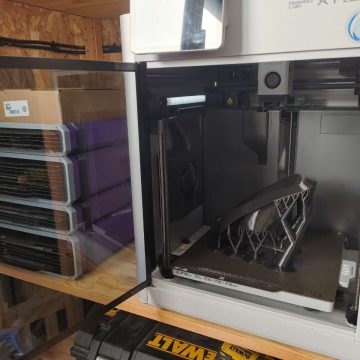

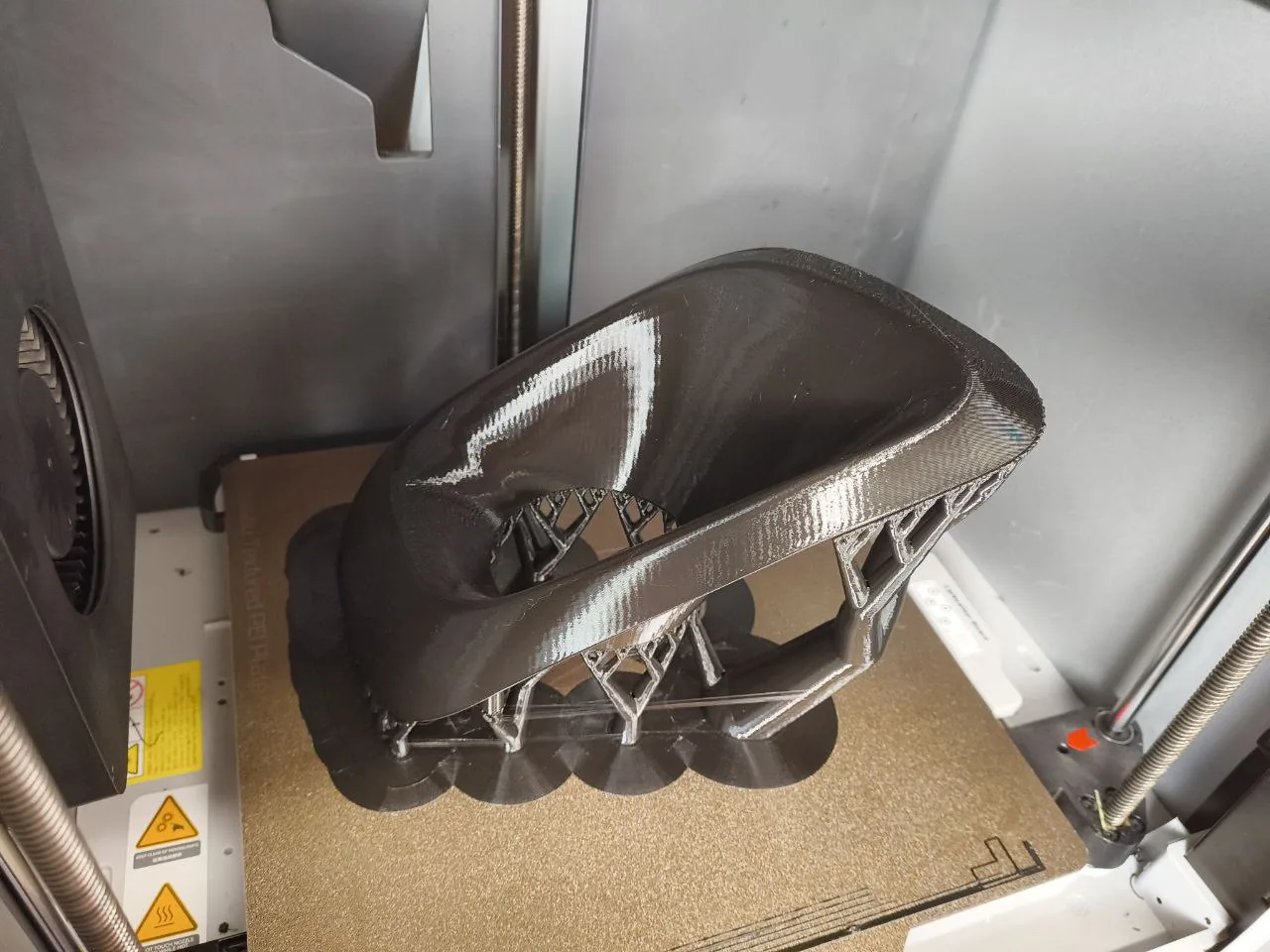

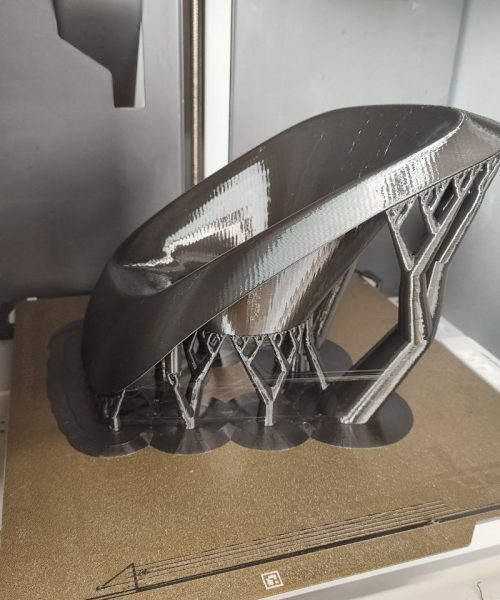

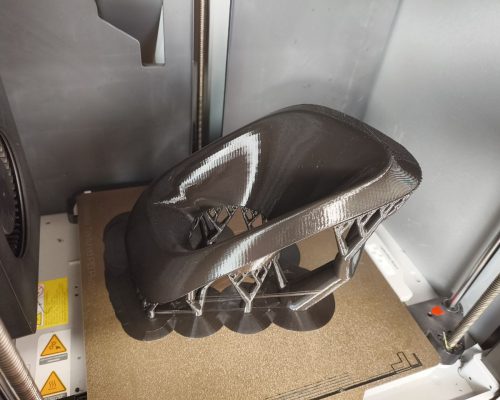

Nous avons imprimé un premier prototype pour en valider les dimensions et les points de fixation.
L’extérieur du modèle correspondait bien à la pièce réelle, mais les pattes de fixation étaient mal placées, ce qui empêchait l’installation correcte.
Comme nous ne disposions que de photos et de la pièce opposée (pièce miroir), nous avons imprimé un second exemplaire du même côté pour le comparer physiquement à la pièce miroir.
Grâce à cette comparaison directe, nous avons pu effectuer des ajustements manuels sur le modèle pour corriger la géométrie et repositionner les pattes.
Ce travail a nécessité plusieurs échanges avec le client, des prises de décision à distance, et une grande vigilance dans l’interprétation des éléments invisibles ou ambigus sur les documents fournis.
Après de nombreux ajustements :

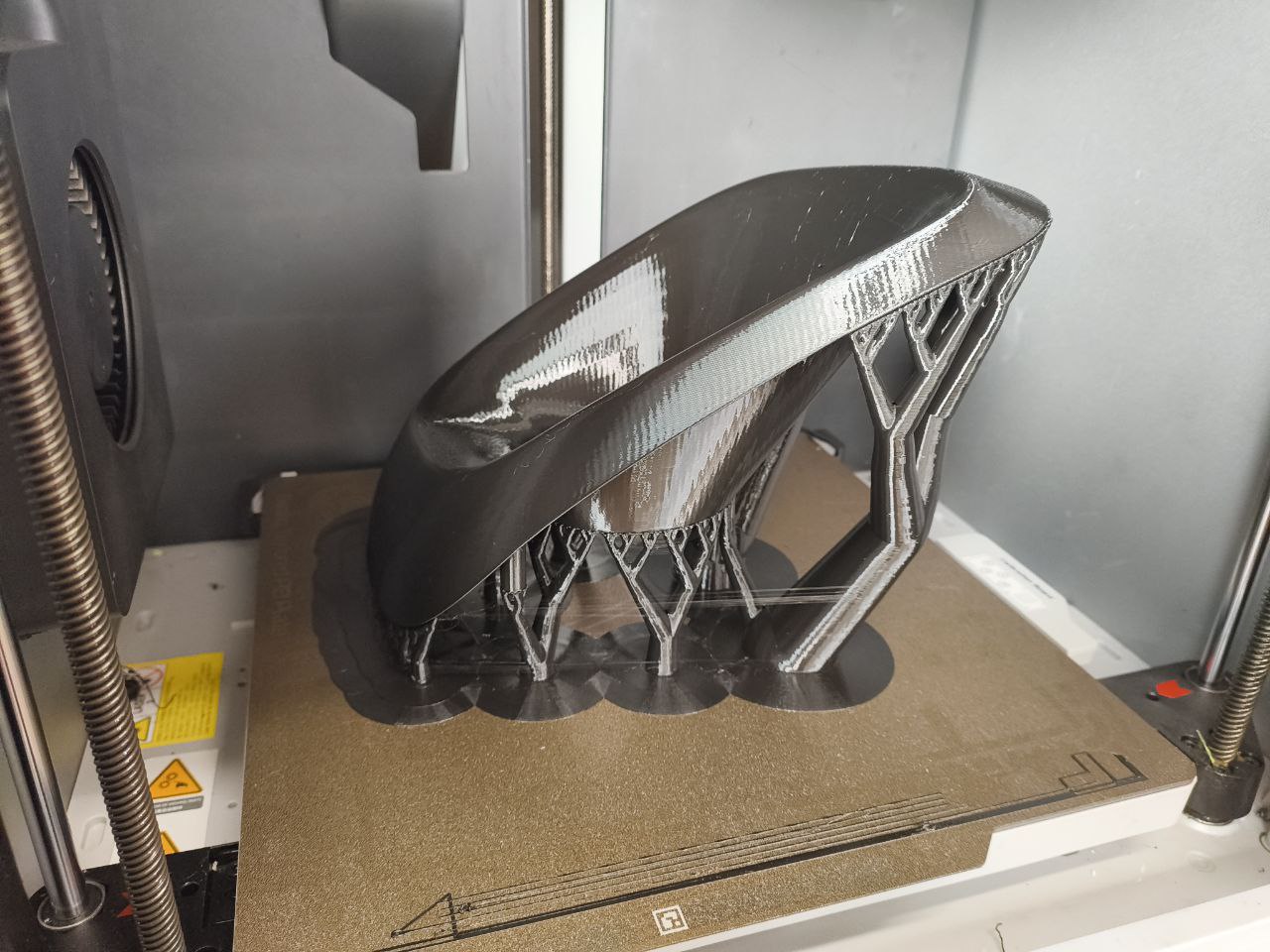

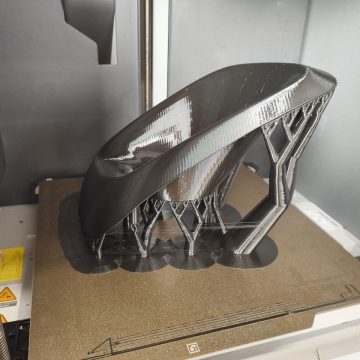

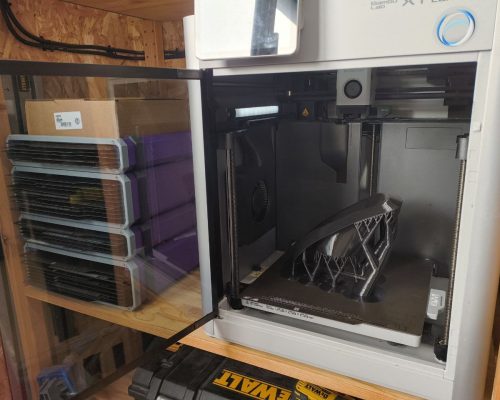

Le modèle 3D corrigé a été imprimé en version miroir pour correspondre à la pièce manquante du véhicule.

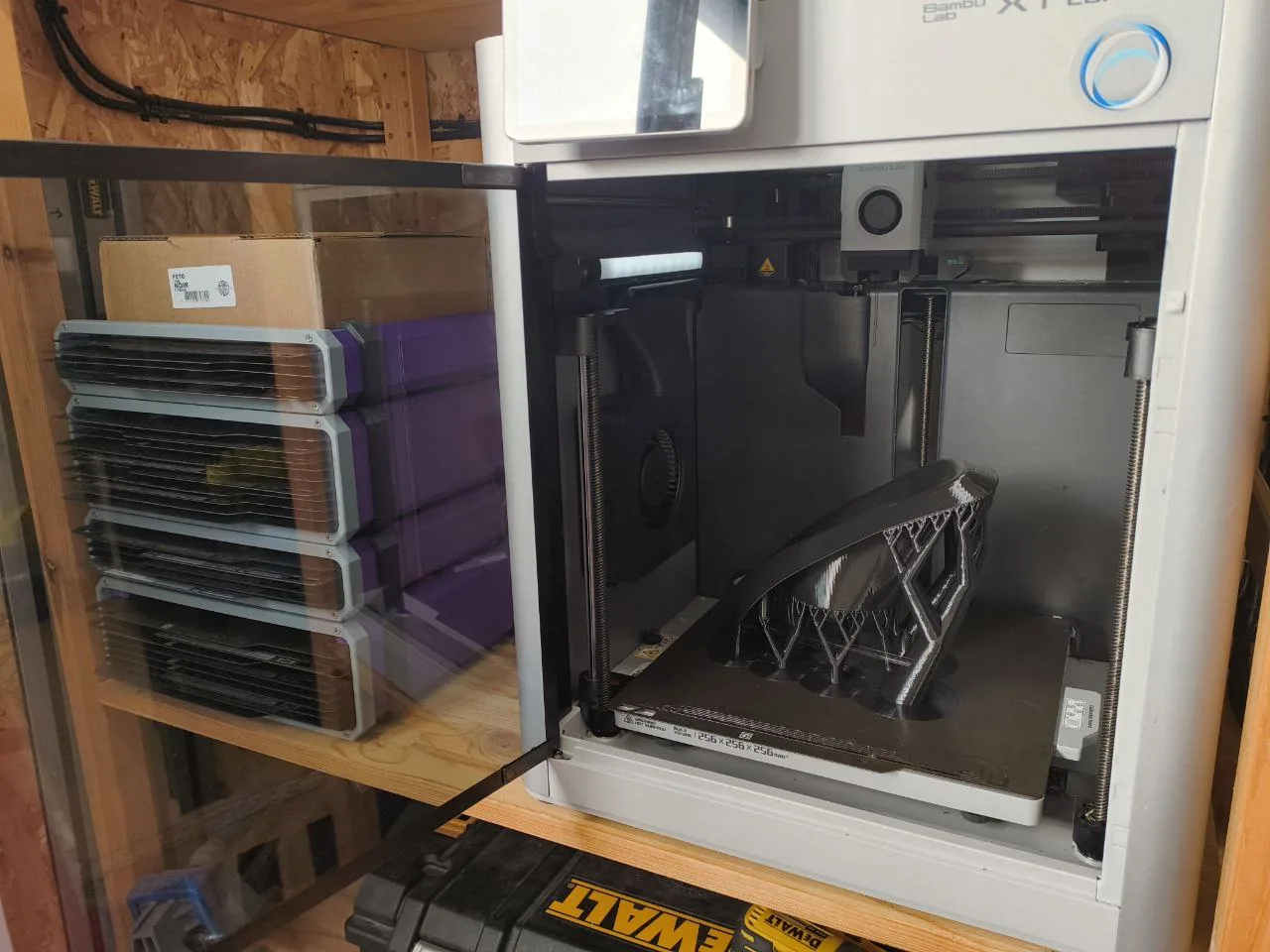

La pièce finale s’est bien installée sur le véhicule lors du test à réception, malgré les contraintes techniques liées à l’absence de modèle constructeur.
Ce projet, démarré sur la base d’une simple photo, a nécessité plus d’un an de travail réparti sur différentes étapes : photos, essais, modélisation collaborative, impressions tests, ajustements.
Il a permis de construire un vrai partenariat de confiance avec Alliance Expert, une équipe d’experts qui assurent le lien entre les garages et les assurances dans le cadre de réparations complexes.
Cette collaboration montre qu’avec du temps, de la persévérance et un dialogue technique approfondi, même les projets très contraints peuvent aboutir à une solution sur mesure.
Ce projet illustre parfaitement la complexité de certaines réparations automobiles, en particulier lorsque les pièces ne sont plus disponibles. Grâce à une approche progressive, des outils adaptés et une collaboration étroite avec Alliance Expert, nous avons pu reconstituer une pièce fonctionnelle, malgré un point de départ fragile. C’est aussi une belle démonstration de ce que permet l’impression 3D quand elle s’inscrit dans un vrai travail d’équipe et de confiance.
