Mars 2024
Modélisation, impression 3D, montage, électronique
Reconstituer une console de grue fortement abîmée dans un budget bien inférieur à celui d’un remplacement complet. Le client souhaitait réutiliser l’électronique existante tout en assurant une meilleure protection pour un usage sur chantier.

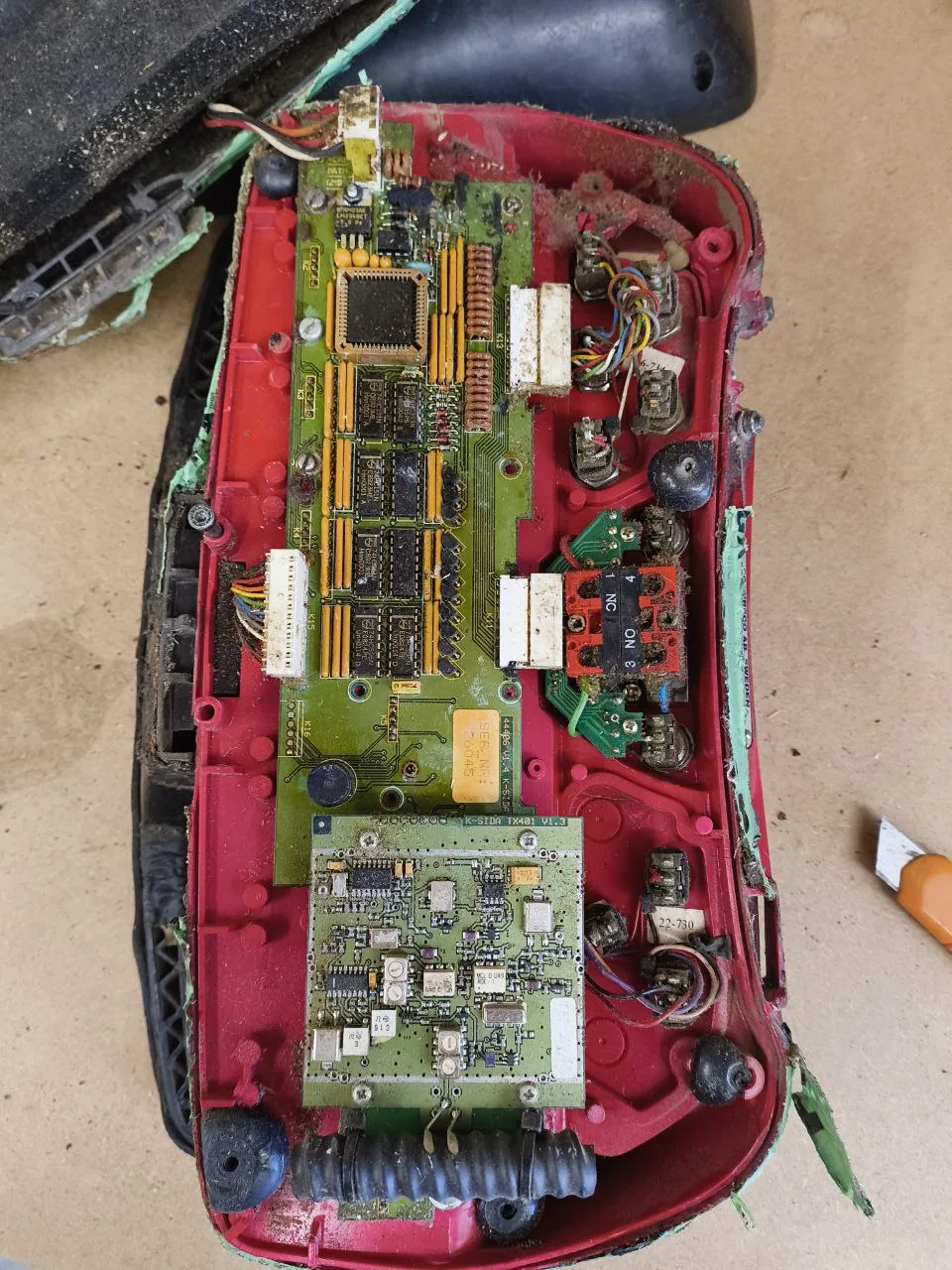

Le client a fourni la console d’origine en mauvais état.
Notre mission : analyser, démonter proprement, nettoyer et modéliser les composants pour reconstruire une nouvelle coque.
Les contraintes clés :
Ergonomie de la console à conserver
Solidité pour un usage professionnel
Protection efficace de l’électronique
Cette première phase a permis :
De comprendre les usages de la console sur les chantiers
D’étudier la faisabilité de reconstruction
De visualiser les options techniques grâce à une première base de modélisation

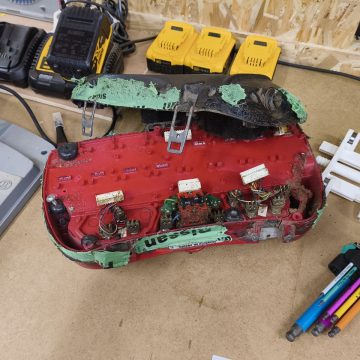

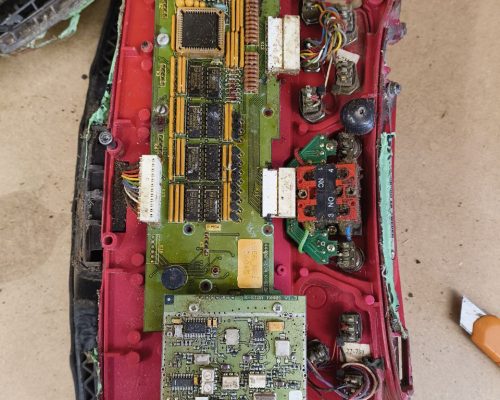

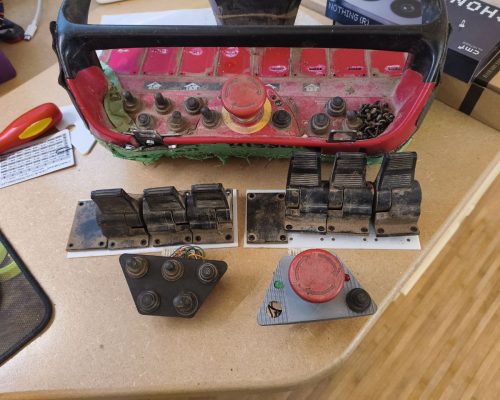

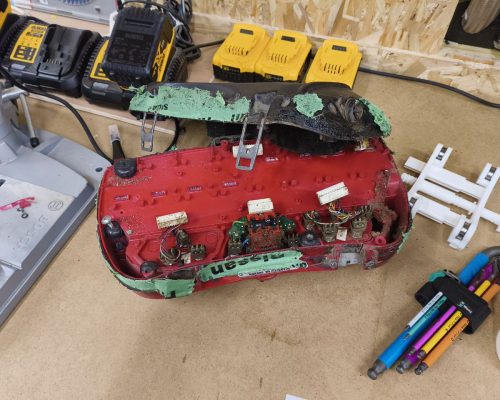

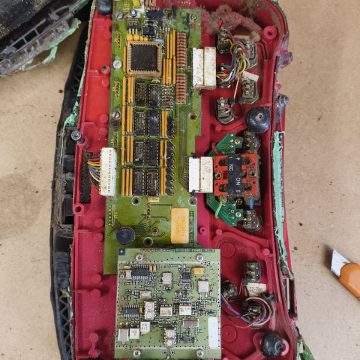

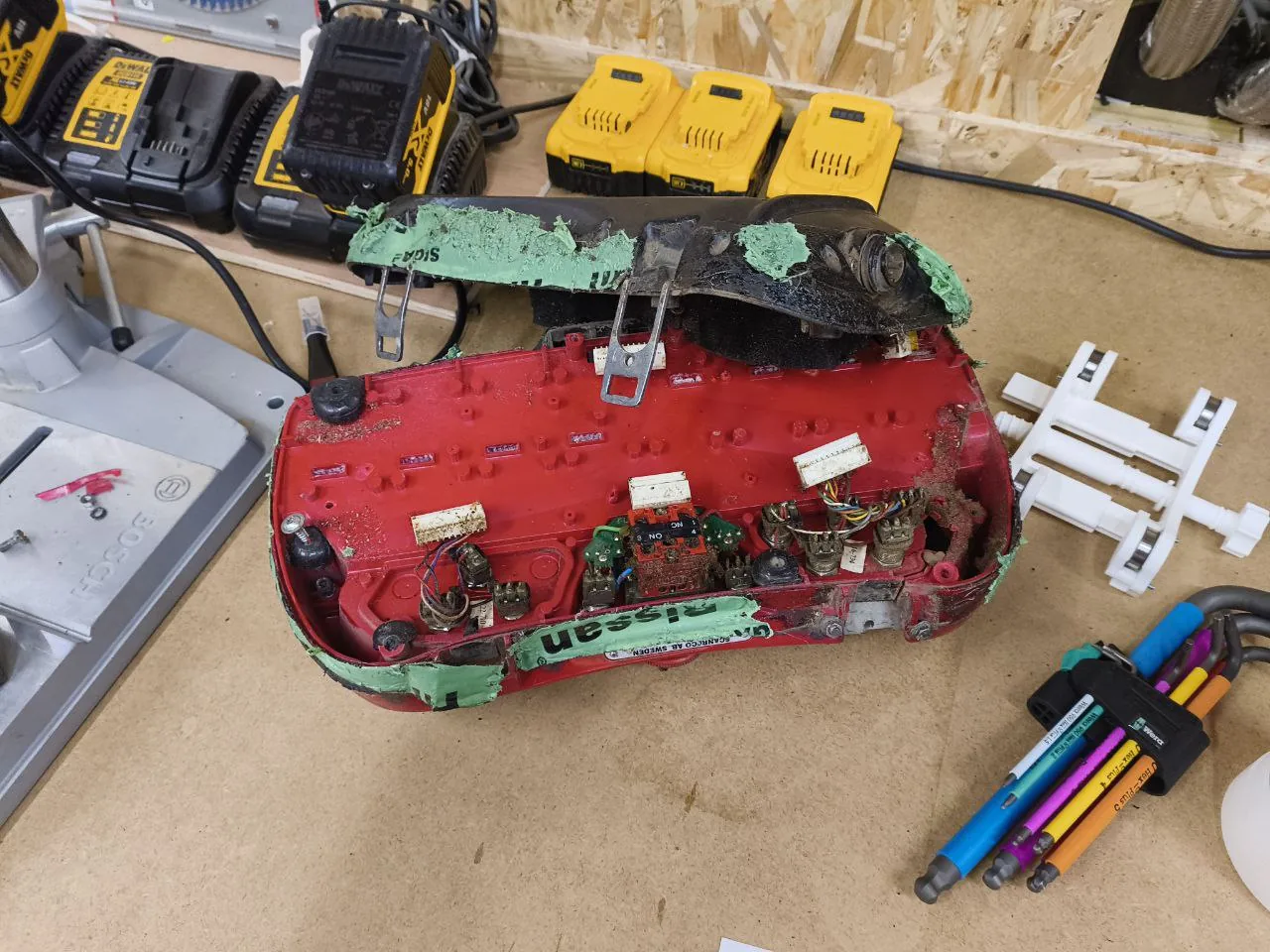

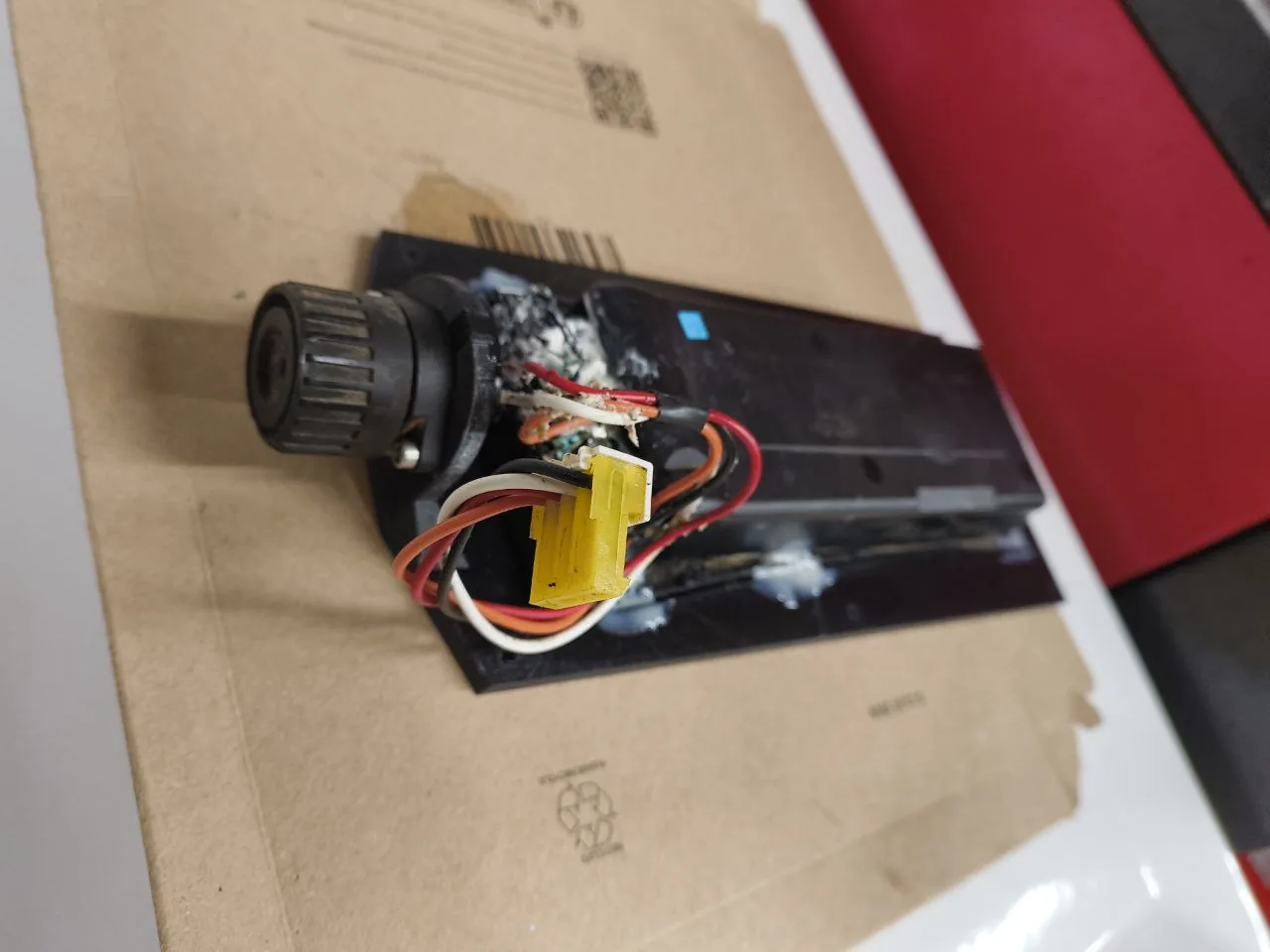

La console d’origine était en partie en miettes, maintenue par du scotch. Le démontage a été délicat :

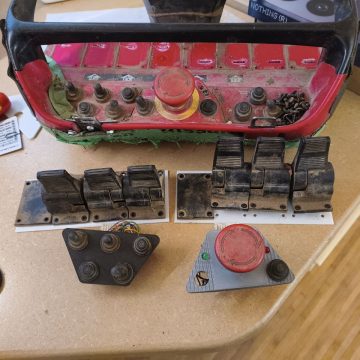

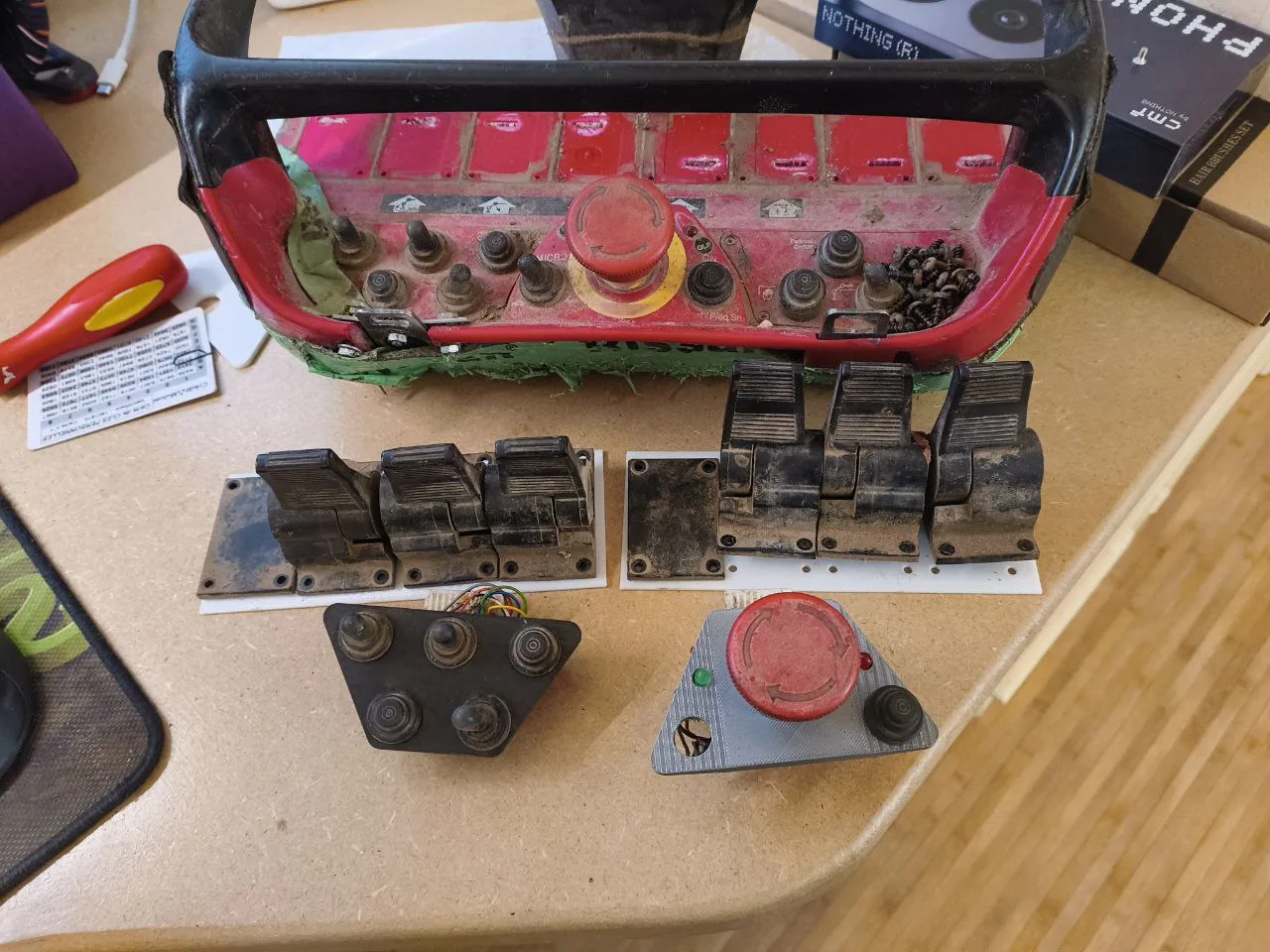

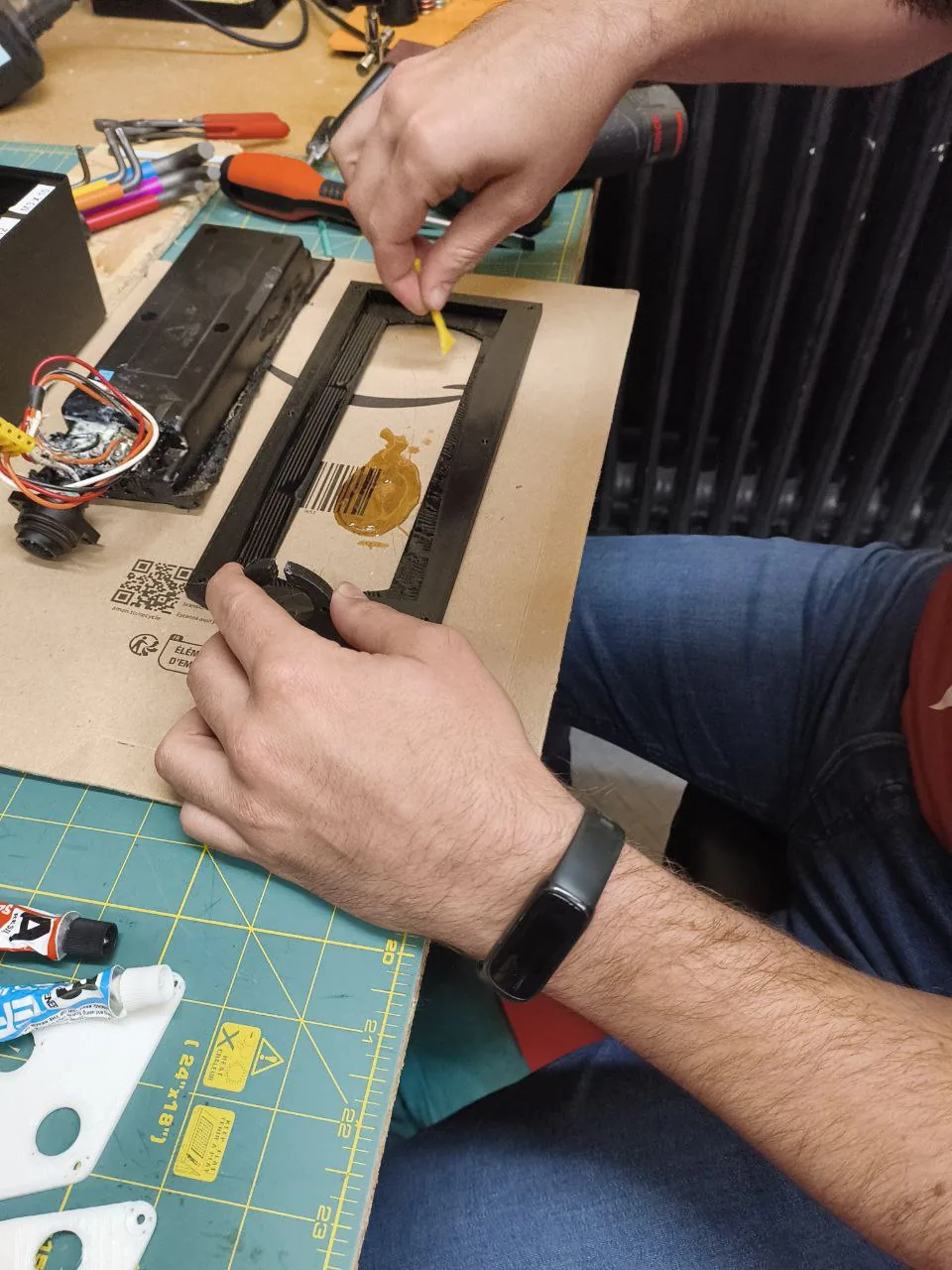

Démontage manuel des éléments fonctionnels avec des outils de précision
Nettoyage important (poussière, graisse)
Photographies pour documenter l’agencement

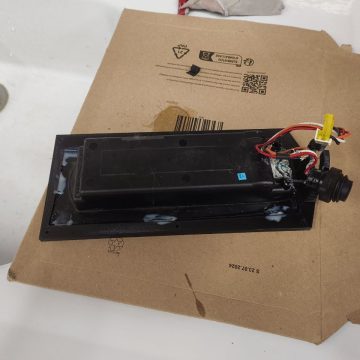

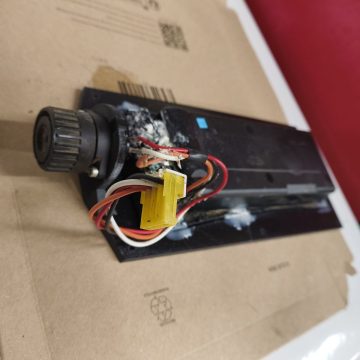

Identification des éléments à remplacer (défectueux ou absents)

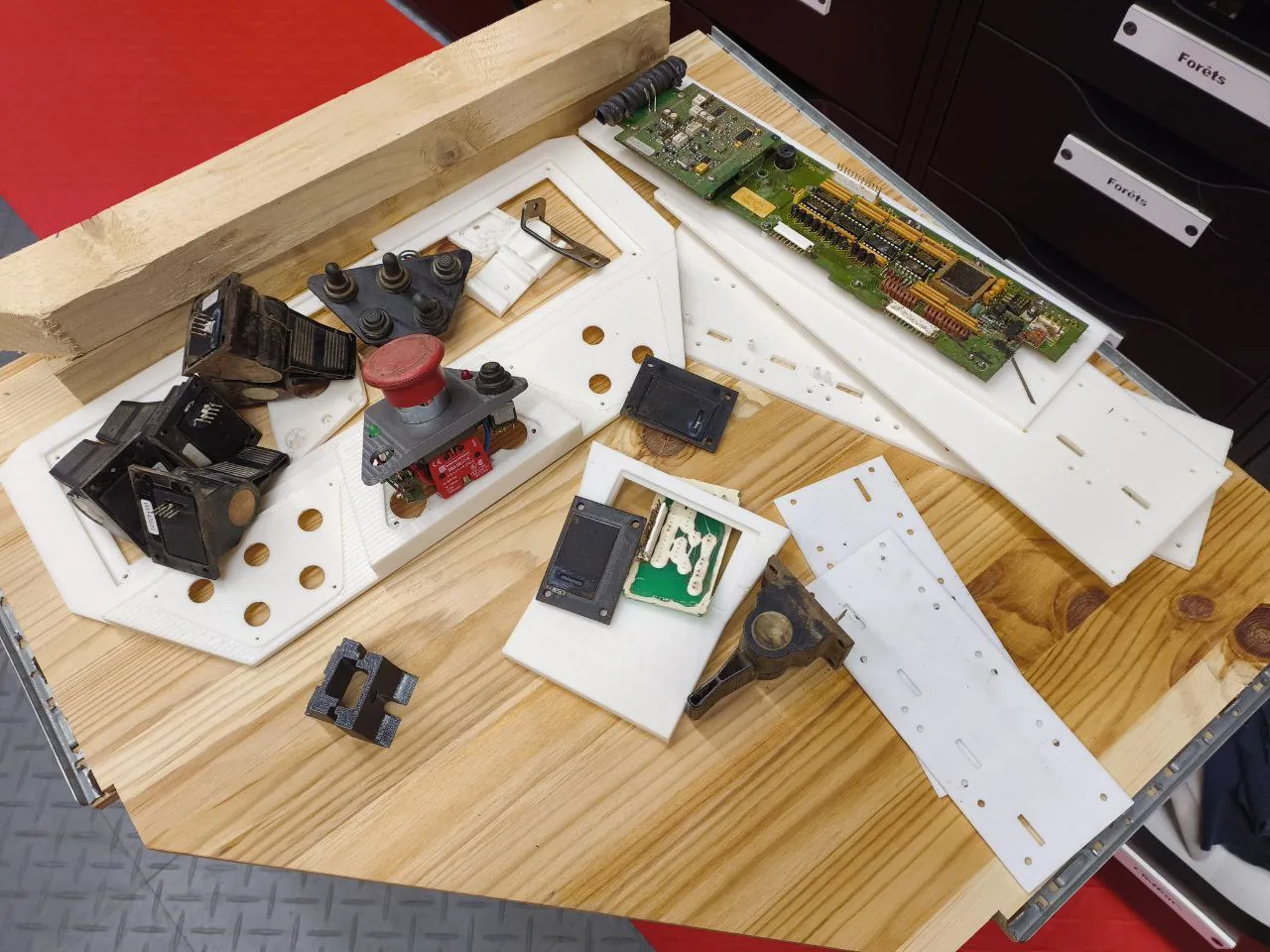

Une fois les composants extraits :

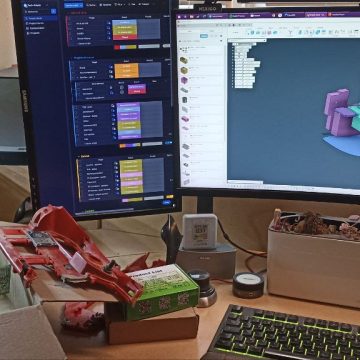

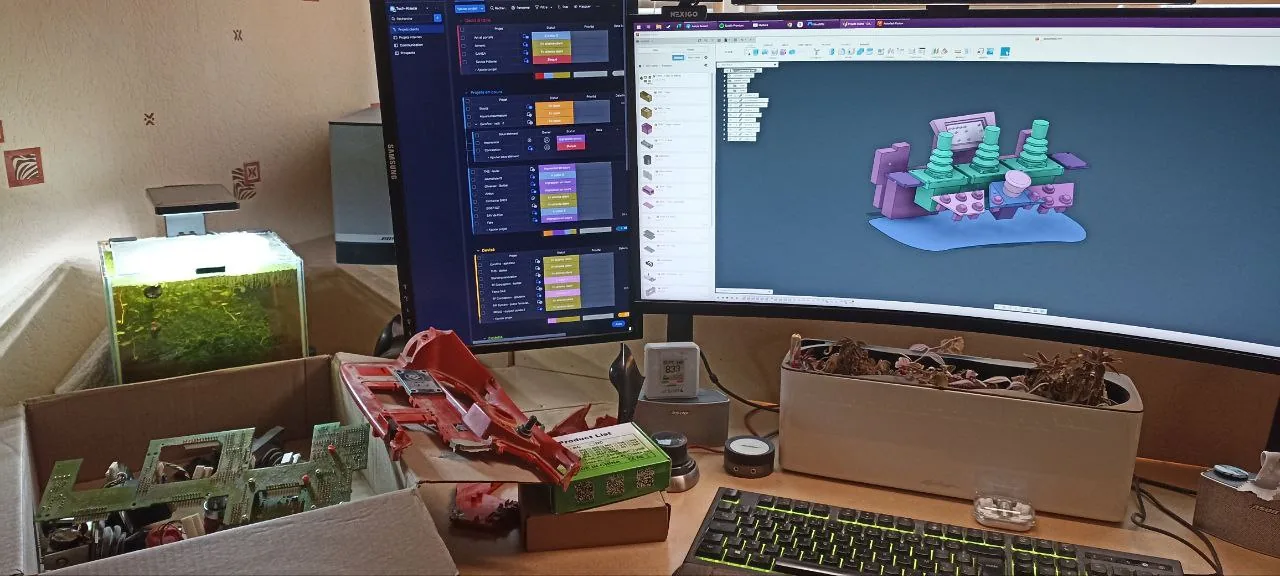

Chaque élément a été modélisé dans Fusion 360

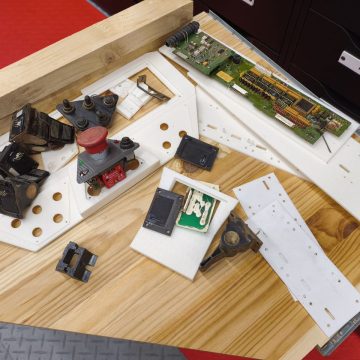

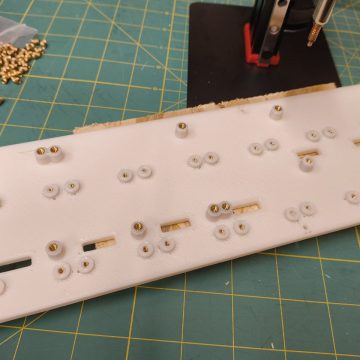

Création de supports individuels pour chaque composant

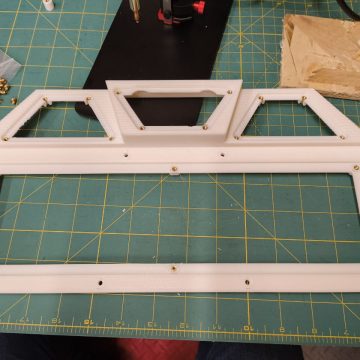

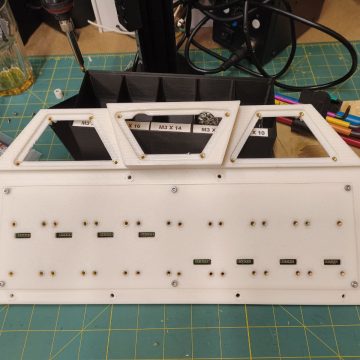

Conception d’un support global pour l’agencement

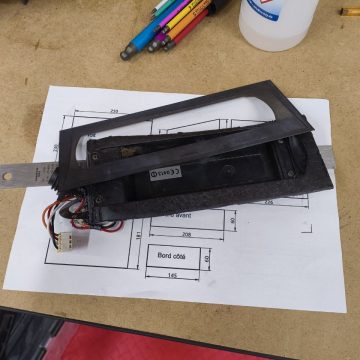

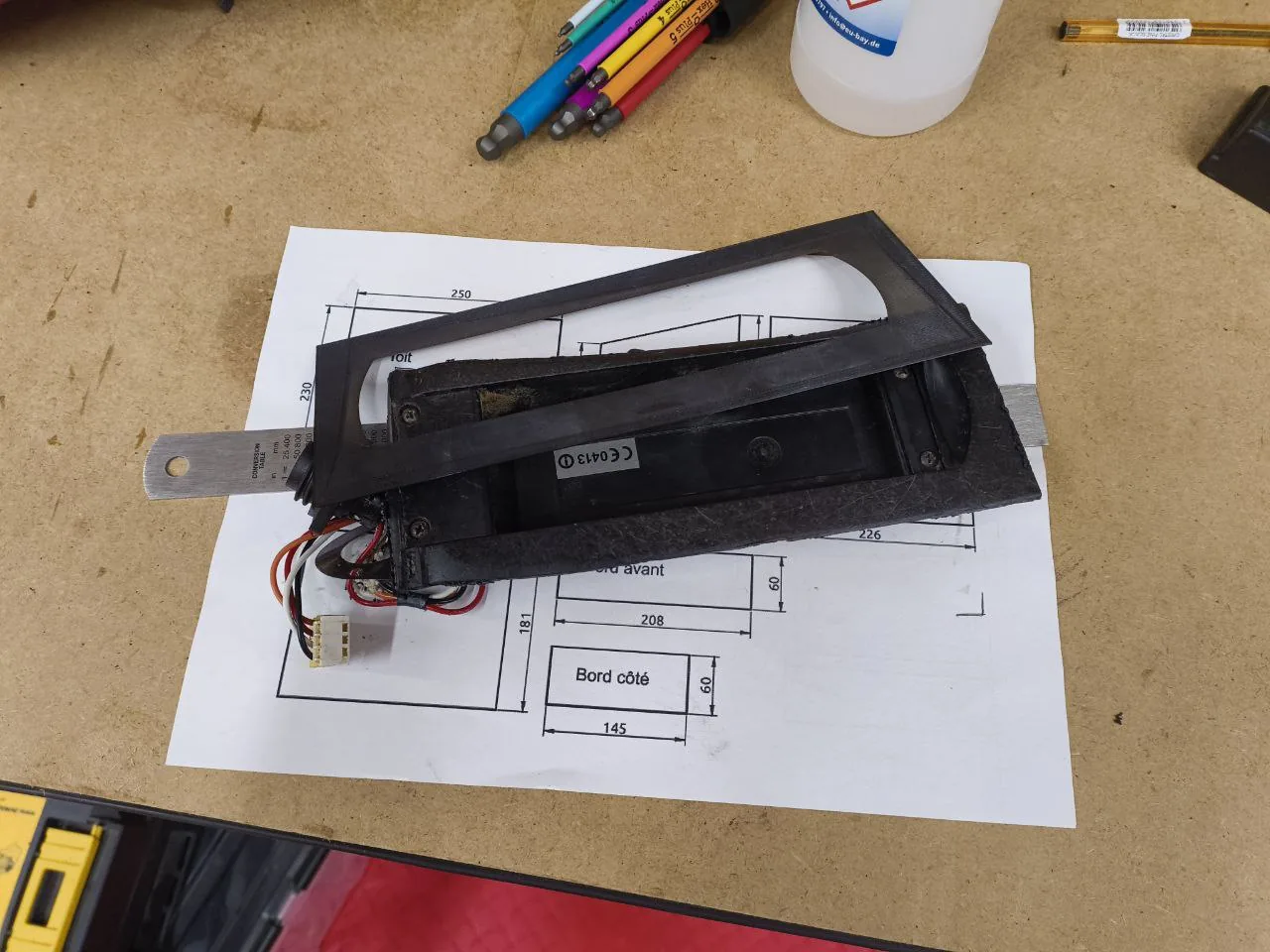

Recherche de modèles existants en ligne ou mesure manuelle si besoin

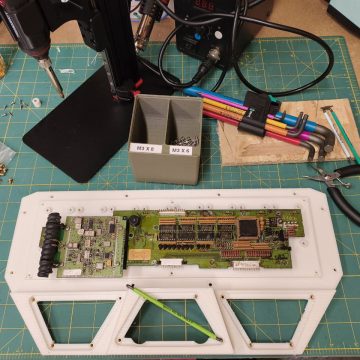

La priorité : préserver l’électronique et construire autour d’elle.

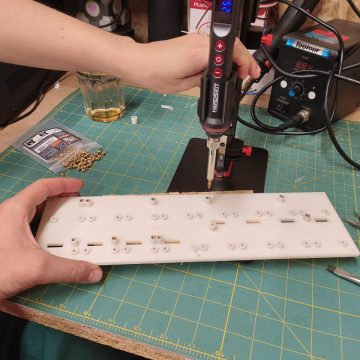

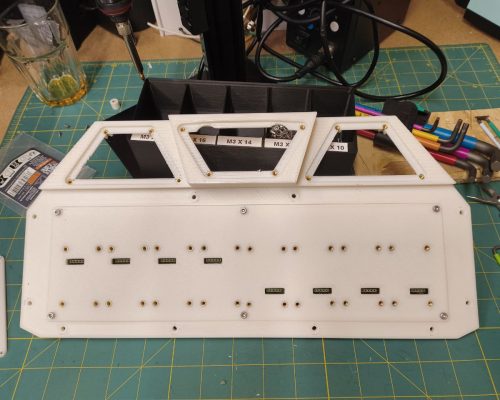

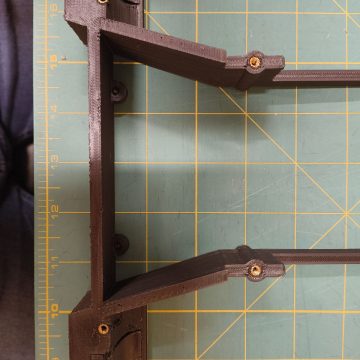

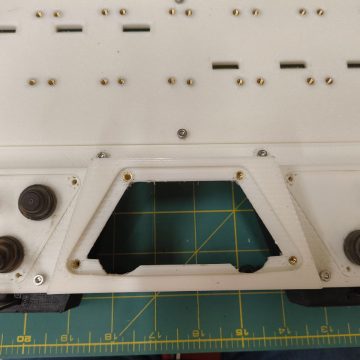

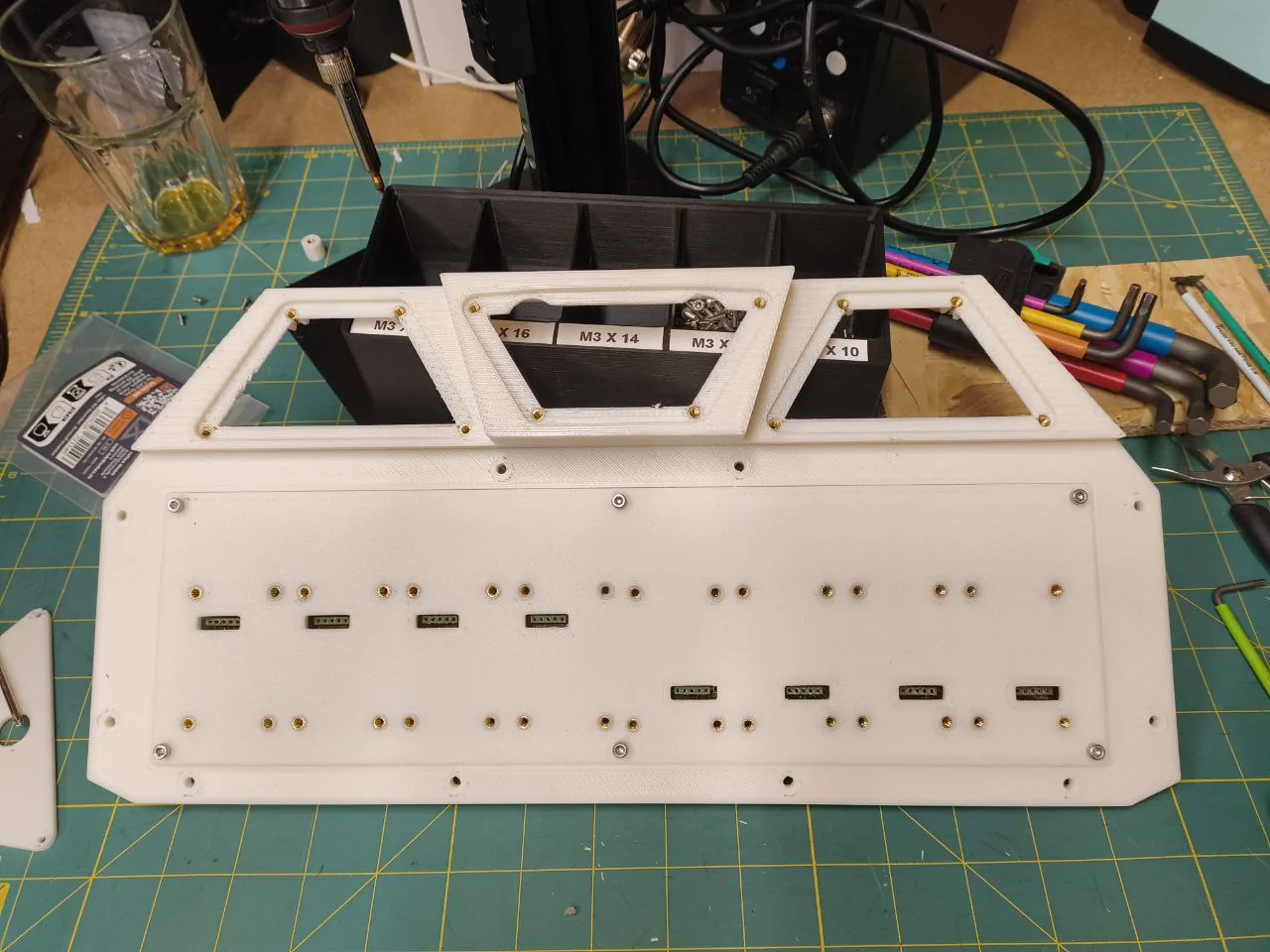

Cette phase a donné lieu à de nombreux prototypes partiels pour valider :

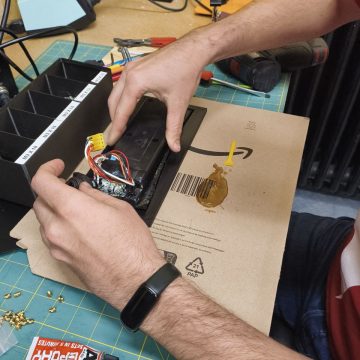

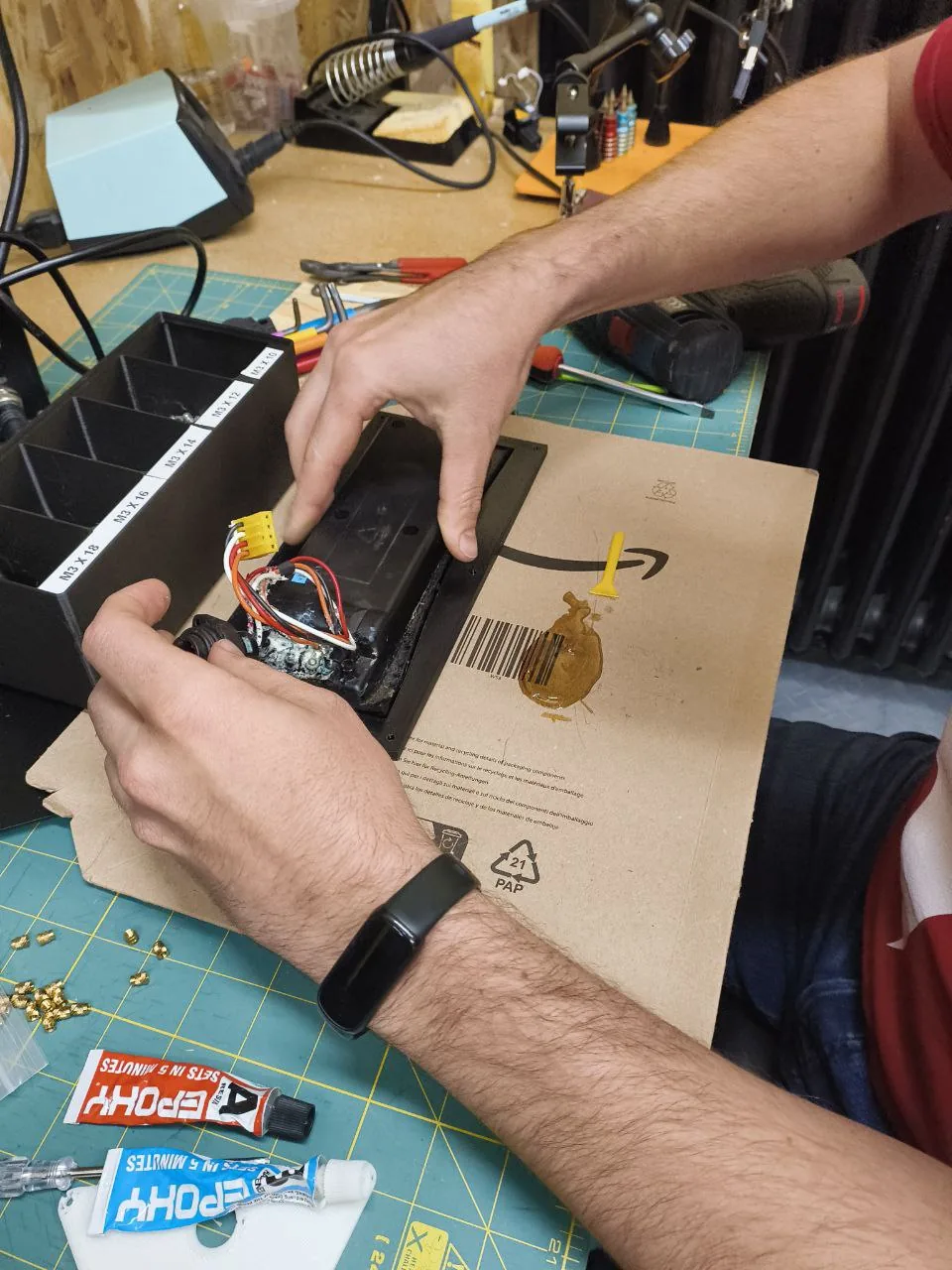

L’insertion précise des composants
Les jeux de tolérance nécessaires
Le passage des câbles sans contrainte
Le client a été informé régulièrement de l’avancement et des ajustements requis au fil des essais.

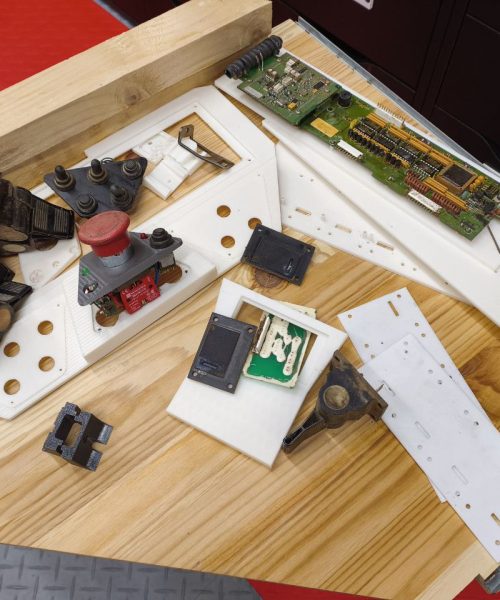

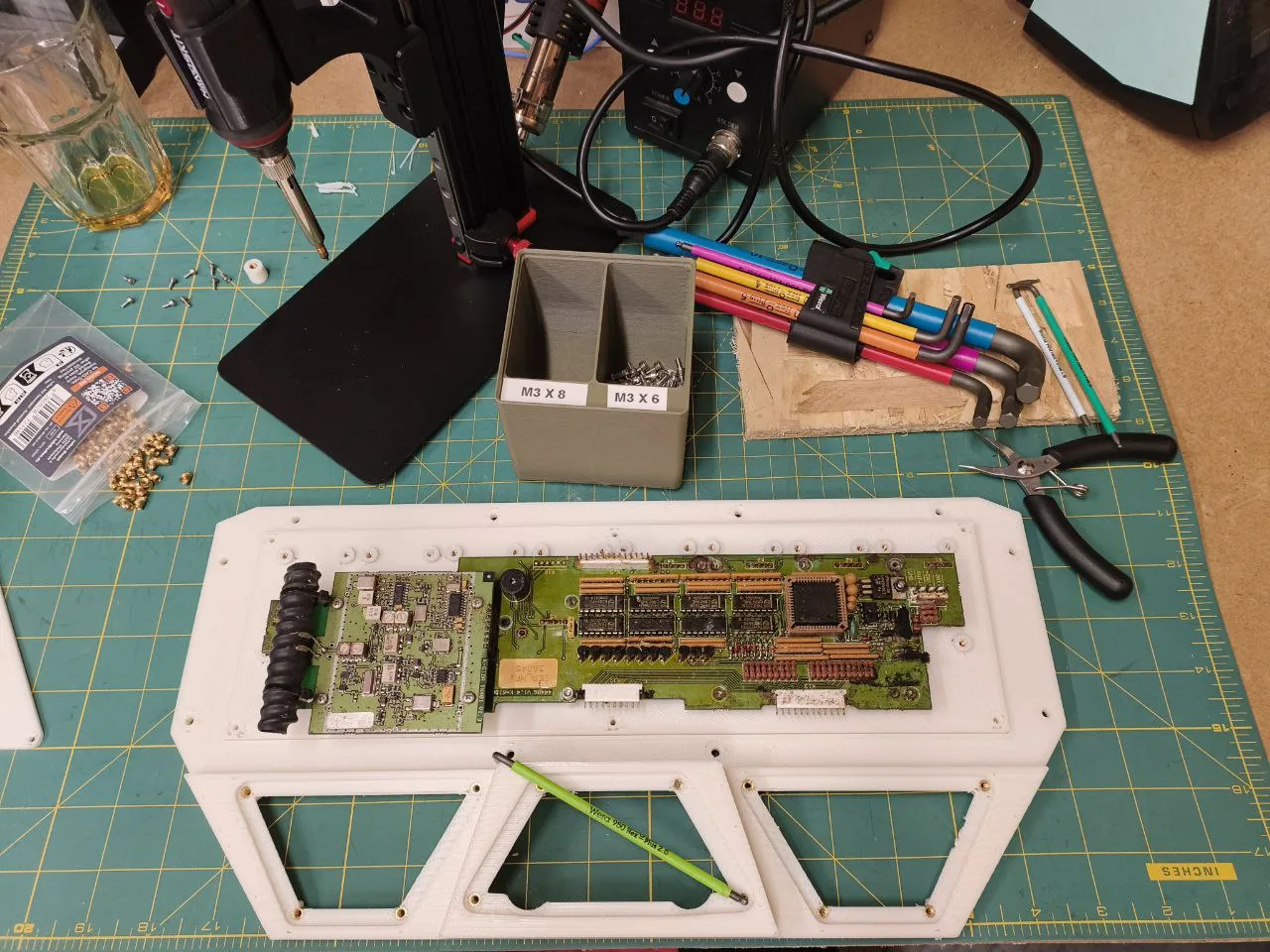

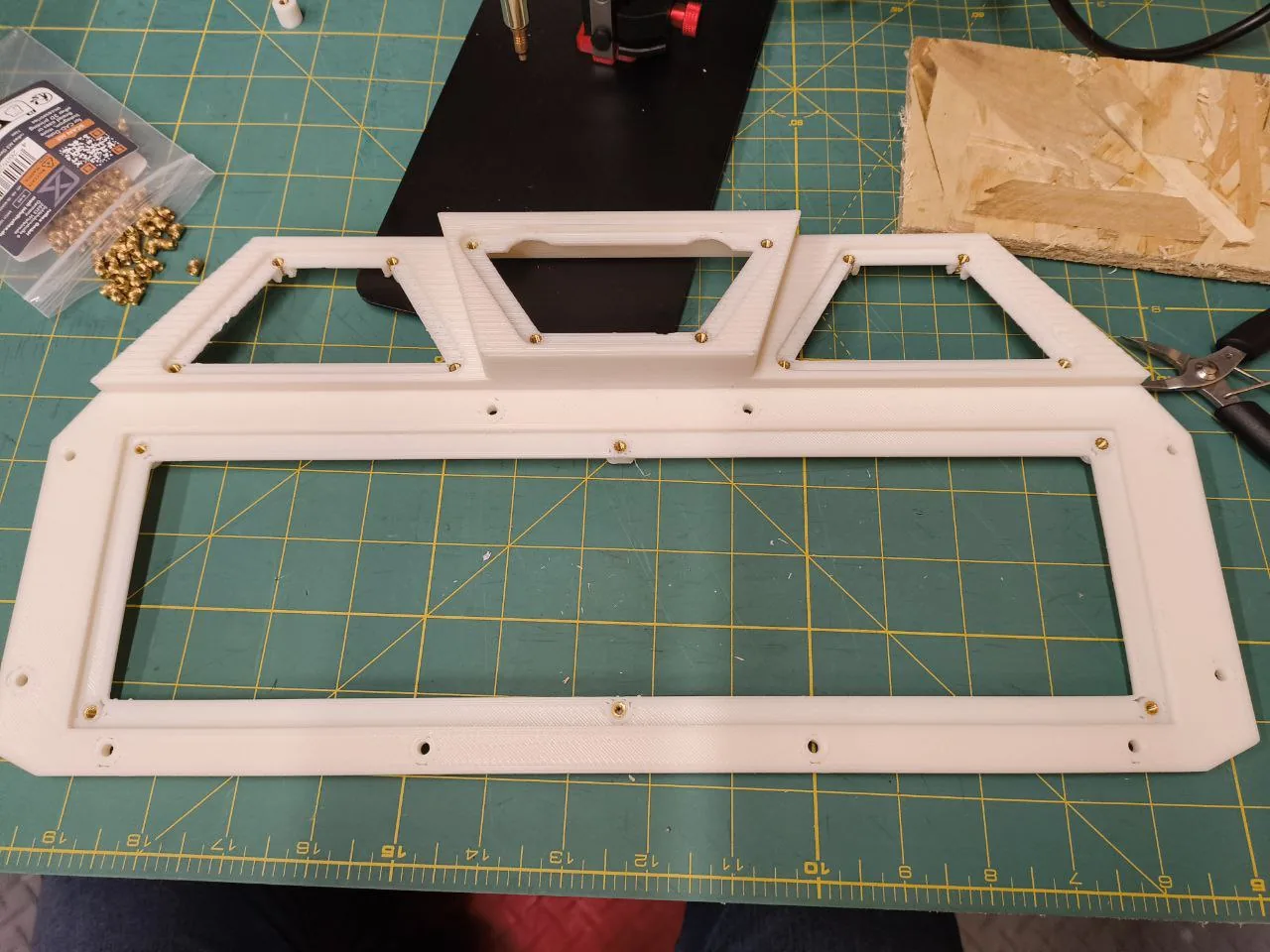

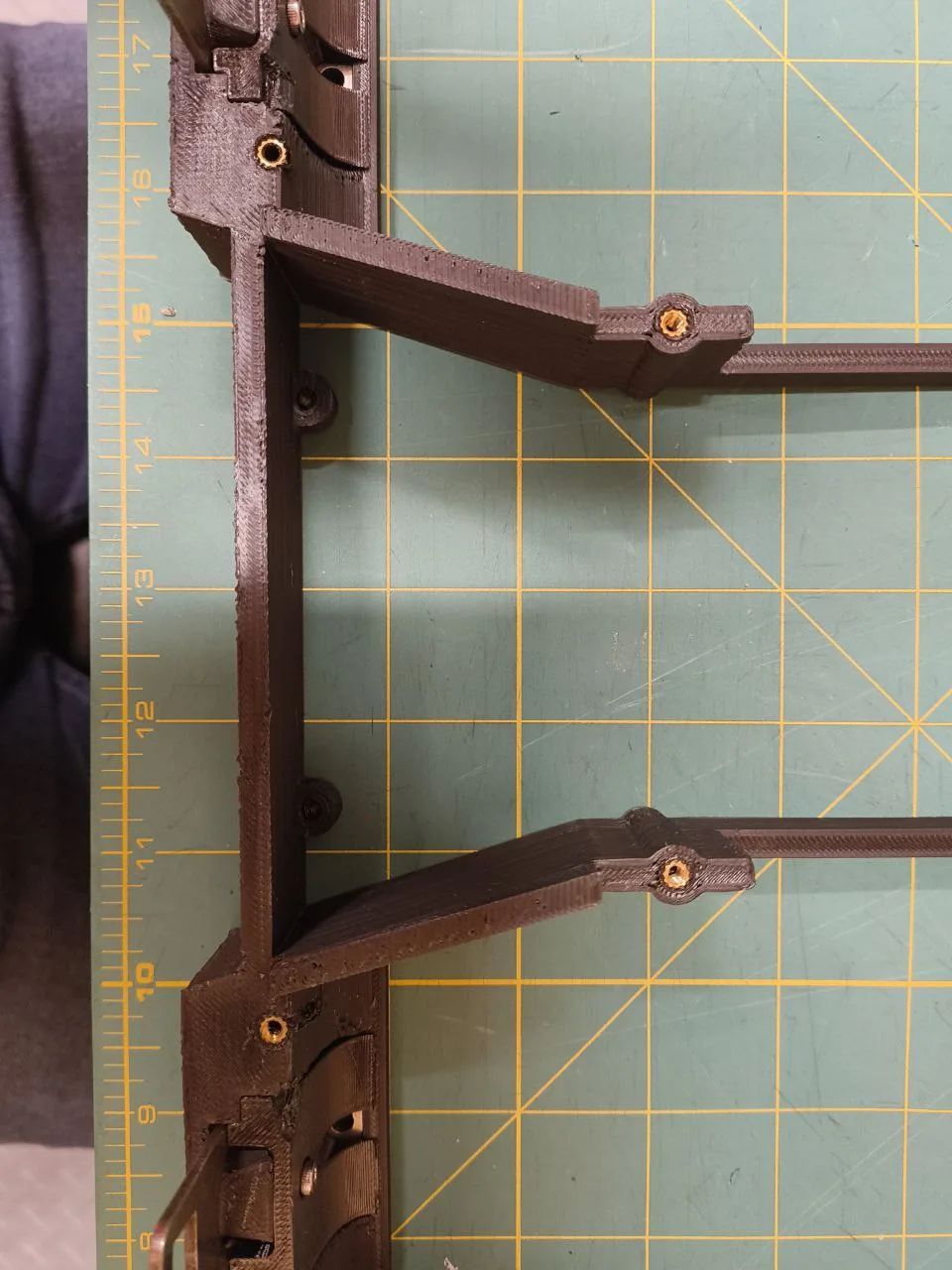

Retrouvez les images des phases de conception et des pièces imprimées en 3D de cette première phase de mise à neuf d’une console de grue pour DGC Bois
